Vaihtovirtakeskipakotuuletin siirtää ilmaa pyörittämällä juoksupyörää rullamaisen kotelon sisällä käyttämällä yksivaiheista, suoraan kytkettyä AC-moottoria hihnakäytön sijaan. Ilmavirta kasvaa suoraan verrannollisesti pyörimisnopeuteen, kun taas melu nousee paljon nopeammin – suunnilleen nopeuden 4,8 potenssilla – joten nopein tapa mitoittaa yksikkö oikein on sovittaa ensin tarvittava ilmamäärä ja käyttää sitten taajuussäätöä pitämään melu tavoitealueella sen sijaan, että valitset vain suuremman moottorin.
Kuinka AC-keskipakotuuletin todella liikuttaa ilmaa
Toisin kuin aksiaalipuhaltimet, jotka työntävät ilmaa suoraan putken läpi, keskipakotuuletin vetää ilmaa sisään juoksupyörän akselia pitkin ja heittää sen ulospäin 90 asteen kulmassa kierukkakoteloon. Tämä muotoilu antaa tuulettimelle mahdollisuuden rakentaa mielekästä staattista painetta, minkä vuoksi keskipakopuhaltimet hallitsevat kanavajärjestelmiä, joissa ilman täytyy kulkea suodattimien, kelojen ja mutkien läpi ennen kuin se pääsee huoneeseen.
Kaksi rakennevaihtoehtoa määrittelee useimmat markkinoilla olevat AC-keskipakopuhaltimet:
- Ulkoroottorimoottorit — moottorin vaippa pyörii juoksupyörän mukana, mikä antaa lyhyemmän ja kompaktimman kokoonpanon, joka on yleinen malleissa, kuten DDM 160-250 tai YDK 160-60.

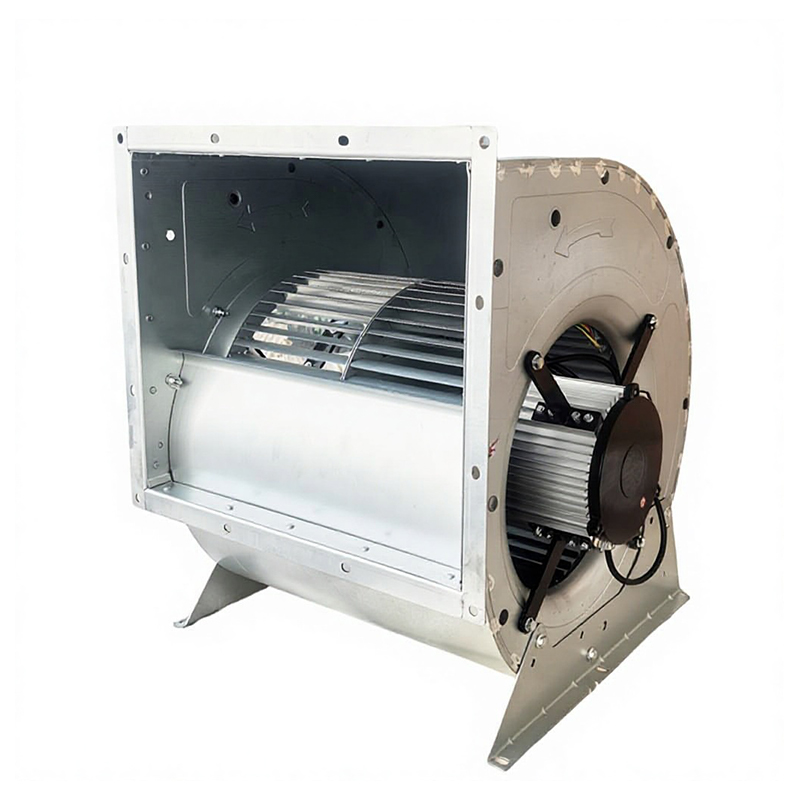

- Suorakytketyt yksi- tai kaksiaukkoiset juoksupyörät — kaksoisimumallit vetävät ilmaa pyörän molemmilta puolilta, mikä suunnilleen kaksinkertaistaa ilmavirran samalla pyörän halkaisijalla, minkä vuoksi kaksoisimumallit, kuten DDM 130-190 -sarja, ovat suosittuja leveissä kanavaosissa.
Ilmavirta, paine ja melu: numerot, joilla on merkitystä
Tuulettimen suorituskykyä säätelee kolme puhallinlakia, jotka jokaisen ostoinsinöörin tulee pitää käden ulottuvilla:
| Ilmavirta (Q) | Muutokset suoraan suhteessa pyörimisnopeuteen — Q on verrannollinen N:ään |
| Staattinen paine (P) | Muuttuu pyörimisnopeuden neliön mukaan |
| Äänen teho (L) | Muutokset suunnilleen pyörimisnopeuden 4,8 potenssilla – nopeuden kaksinkertaistuminen voi lisätä melua noin 27 kertaa |
Tästä syystä tuulettimen tekninen taulukko, jossa luetellaan vain otsikkoilmavirran numero, on epätäydellinen. Suurilla nopeuksilla pyörrevirtakohina hallitsee 500 Hz - 2 kHz taajuusaluetta – ihmiskorvat ovat herkimpiä – kun taas alhaisella nopeudella melun luonne siirtyy kohti pyöriviä ääniä. Hyvin optimoitu AC-keskipakotuuletin voi saavuttaa tietyn äänitehotason jopa 24 dB parhaalla hyötysuhdepisteellä, mikä on saavutettavissa vain, kun juoksupyörän geometria ja nopeus on viritetty yhteen sen sijaan, että moottori olisi vain ylimitoitettu.
Käytännöllinen valinta valintaan: määritä ensin tarvitsemasi ilmavirta, tarkista kanavan vaatima paine ja käytä sitten muuttuvaa taajuuden säätöä nopeuden hidastamiseksi hiljaisimpaan kohtaan, joka silti täyttää molemmat luvut.
AC-keskipakotuulettimet vs. perinteiset keskipakotuulettimet
Ostajat sekoittavat usein "AC-keskipakotuulettimen" mihin tahansa yleiseen keskipakopuhaltimeen. Käytännön erot näkyvät käyttötavassa, ohjauksessa ja pitkän aikavälin käyttökustannuksissa.
| Ajotapa | Yksivaiheinen suorakytkentäinen AC- tai EC-moottori, ei hihnaa | Hihna- tai hammaspyöräkäyttöinen oikosulkumoottori |
| Nopeudensäätö | Elektroninen tai VFD, portaaton säätö | Vain kiinteä nopeus tai manuaalinen vaimennin |
| Melu nimellispisteessä | Voi saavuttaa noin 24 dB ominaisäänitehoa | Tyypillisesti korkeampi optimoimattoman teräprofiilin vuoksi |
| Huoltoväli | Pidempi, vähemmän kuluvia liikkuvia osia | Lyhyempi, hihnan ja hihnapyörän kuluminen lisää huoltopisteitä |
| Paras istuvuus | VAV-järjestelmät, tarkat raitisilmalaitteet, puhdastilat | Yleispoisto, kustannusherkkä ilmanvaihto |

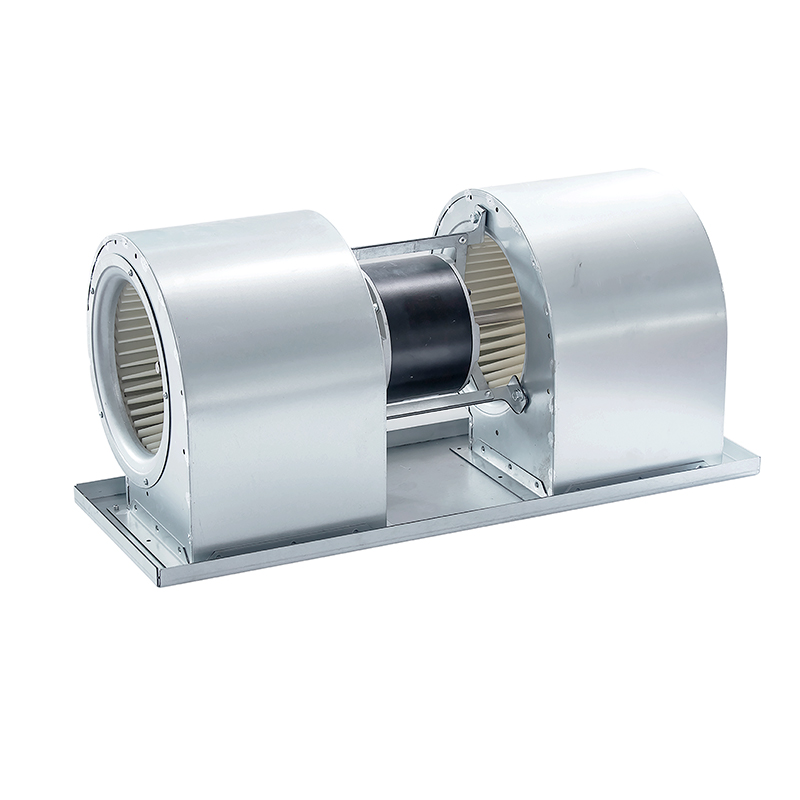

AC keskipakotuulettimen tuotesarja
Tilannekuva tuotantomalleista, jotka kattavat ulkoroottori-, kaksoisimu- ja turbiinisiipikokoonpanot pienistä puhallinyksiköistä suuritehoisiin pakokaasumalleihin teollisuuskanaviin.
Kuinka valita oikea malli järjestelmällesi
Valinta perustuu tuulettimen sovittamiseen kanavaan, ei vain huoneen kokoon. Käsittele tarkistuslista tässä järjestyksessä:
- Laske tarvittava ilmavirta huoneen tilavuuden tai prosessin pakokaasutarpeen perusteella, lisää sitten 10–15 prosentin marginaali kanavavuotoja varten.
- Arvioi järjestelmän staattinen paine lisäämällä suodattimien, kelojen, vaimentimien ja kanavan pituuden vastusta – alimitoitettu paineluokitus on yleisin syy kenttien vajaatoimintaan.
- Yhdistä aseman tyyppi — Valitse yksivaiheinen vaihtovirta yksinkertaisempia jälkiasennustöitä ja alhaisempia alkukustannuksia varten tai EC-moottorit, kun sovellus tarvitsee toistuvaa ilmavirran modulointia ja pienimmän mahdollisen energiankulutuksen.
- Tarkista melubudjetti tilaa varten – varatut toimistot ja puhdastilat tarvitsevat malleja, jotka on viritetty lähemmäksi 24 dB:n ääniteholuokkaa, kun taas talon takapoistoajoissa on enemmän sietokykyä.
- Vahvista asennusgeometria — ulkoroottoriyksiköt sopivat ahtaisiin liitäntätiloihin, kun taas kaksoistuloiset siipipyörät sopivat paremmin laajempiin kanaviin.
Käyttöikää pidentävät asennus- ja huoltokäytännöt
Useimmat ennenaikaiset viat juontavat juurensa kouralliseen ehkäistävissä oleviin ongelmiin moottorivikojen sijaan. Johdonmukainen huoltorutiini pitää sekä ilmavirran että melun lähellä alkuperäistä teknistä tietoa.
| Pölyä siipipyörässä ja kierteessä | 1-3 kuukauden välein | Vähentää ilmavirtausta ja epätasapainottaa pyörää, mikä lisää tärinää ja melua |
| Laakereiden voitelun tarkistus | 3-6 kuukauden välein | Estää ylikuumenemisen ja laakerien ennenaikaisen kulumisen |
| Eristysresistanssitesti | 6-12 kuukauden välein | Lukemat alle 1MΩ signaalin eristyksen ikääntymisen ja iskuvaaran |
| Moottorin kotelon lämpötila | Rutiinitarkastuksen aikana | Yli 10 astetta C nimellisarvon yläpuolella tarkoittaa kuormitus- tai jäähdytysongelmaa |
| Johdotus ja vaihejärjestys | Minkä tahansa uudelleenasennuksen jälkeen | Väärä vaiheistus voi kääntää juoksupyörän pyörimisen ja aiheuttaa mekaanisen iskun |
Katkaise aina virta ennen kotelon avaamista ja tarkasta liittimet löystymisen tai korroosion varalta jokaisen sovitun käynnin aikana – löystynyt liitin on yksi nopeimmista reiteistä ylikuumeneneen moottorin koteloon.
Sähkövikojen diagnosointi ennen kuin niistä tulee vikoja
Kolme vikaluokkaa aiheuttavat suurimman osan AC-keskipakotuulettimen sähköongelmista:
- Moottorin ylikuormitus — näkyy kohonneena virrankulutuksena ja huomattavana lämpötilan nousuna; yleensä johtuu liiallisesta kuormituksesta tai suunnittelualueen ulkopuolisesta nopeuden asetuksesta.
- Eristyksen heikkeneminen — kosteat tai korkeat lämpötilat kiihtyvät, mikä johtaa vuotovirtaan tai oikosulkuihin ajan myötä.
- Ohjausjärjestelmän toimintahäiriö — viallinen invertteri, kontaktori tai suojarele voi aiheuttaa virheellisen käynnistys- ja pysäytyskäyttäytymisen, vaikka itse moottori olisi terve.
Yksinkertainen kolmivaiheinen diagnostiikkasarja havaitsee useimmat ongelmat varhaisessa vaiheessa: tarkasta silmämääräisesti kotelo ja liittimet halkeamien, korroosion tai pölyn kertymisen varalta; mittaa eristysvastus ja varmista maadoituksen jatkuvuus; tarkkaile sitten käynnistysvirran aaltomuotoa epänormaalien piikkien varalta, jotka yleensä viittaavat takaisin invertterin parametreihin moottorin käämien sijaan.
Missä AC-keskipakotuulettimet käytetään
Sovellusluettelo kattaa lähes kaikki ympäristöt, joissa ilmastoitua tai suodatettua ilmaa on siirrettävä kanavan läpi paineen alaisena:
- Muuttuvan ilmamäärän (VAV) liitäntäkotelot kaupallisissa LVI-järjestelmissä
- Kanavaiset ilmastointilaitteet ja raitisilmameikkijärjestelmät
- Ilmanpuhdistus- ja suodatuslaitteet, jotka vaativat vakaata painetta suodatinvaiheissa
- Sähkökaappien ja teollisuuslaitteiden jäähdytys, jossa kompaktit ulkoroottoriyksiköt sopivat tiiviisiin koteloihin
- Kosteudenpoisto- ja kattoon asennettavat yhden imutuuletinkokoonpanot
Usein kysytyt kysymykset
Minkä ilmavirran ja painealueen tyypilliset AC-keskipakotuulettimet kattavat?
Tuotantoalueet vaihtelevat yleensä noin 400 - 40 000 kuutiometriä tunnissa, staattisen paineen ollessa noin 100 - 800 Pa ja moottorin teholla 0,5 - 5 kW pyörän koosta ja sarjasta riippuen.
Onko hihnakäyttöinen tuuletin koskaan parempi valinta?
Hihnakäyttöiset yksiköt voivat silti olla järkeviä erittäin korkeapaineisissa, kustannusherkissä teollisuuspakokaasuissa, joissa ei vaadita hienoa nopeudensäätöä, mutta ne vaihtavat pois kompaktin koon ja portaattoman nopeudensäädön, jotka suoraan kytketyt AC-mallit tarjoavat.
Muuttaako muuttuvan taajuuden ohjauksen lisääminen todella melua?
Kyllä – koska ääniteho nousee suunnilleen nopeuden 4,8 potenssilla, jopa vaatimaton käyttönopeuden aleneminen VFD-ohjauksella aiheuttaa suhteettoman suuren alenemisen havaitsemassa melussa, usein ilman merkittävää vaaditun ilmavirran menetystä.
