Voimakas puhaltimen juoksupyörä on kriittisin yksittäinen pyörivä komponentti missä tahansa keskipakoilmanvaihtojärjestelmässä. Se muuntaa moottorin vääntömomentin nopeaksi ilmavirraksi kiihdyttämällä ilmaa säteittäisesti ulospäin tarkasti muotoiltujen terien kautta. Oikean juoksupyörän valinta – siiven geometrian, materiaalin, halkaisijan ja pyörimisnopeuden mukaan – määrittää suoraan järjestelmän ilmavirran määrän, staattisen paineen, melutason ja pitkän aikavälin energiakustannukset. Teollisuus- ja LVI-sovelluksissa hyvin suunniteltu puhaltimen siipipyörä voi parantaa tehokkuutta jopa 11 % verrattuna standardimalleihin ja vähentää melua useilla desibeleillä.
Mitä puhaltimen juoksupyörä todella tekee

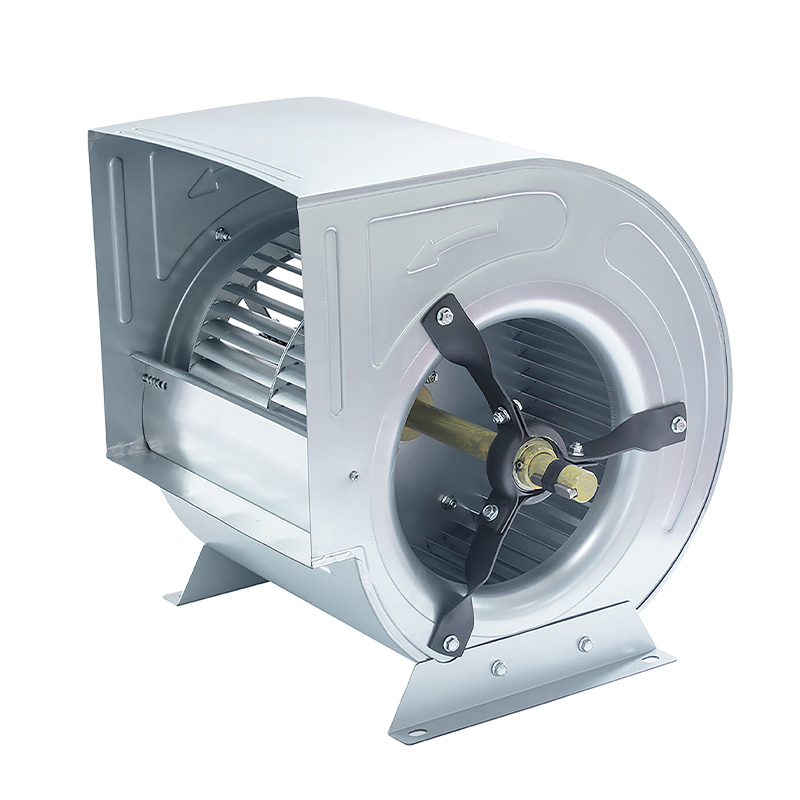

Keskipakopuhaltimen sisällä juoksupyörä on ainoa osa, joka tekee todellista aerodynaamista työtä. Ilma tulee aksiaalisesti sisääntulosilmukan kautta, jää kiinni pyörivien terien väliin, kiihtyy säteittäisesti ulospäin keskipakovoiman vaikutuksesta ja poistuu terien kärjistä suurella nopeudella. Ympäröivä kierukka- tai rullakotelo muuntaa sitten tämän nopeuden staattiseksi paineeksi - paineeksi, joka työntää ilmaa kanaviston, suodattimien, lämmönvaihtimien tai prosessilaitteiden läpi.
Energian siirtoa ohjaa Eulerin turbokoneistoyhtälö. Terän tulo- ja ulostulokulmat määrittävät kuinka suuri osa moottorin pyörimisenergiasta muuttuu paineeksi verrattuna turbulenssina hukkaan. Tästä syystä juoksupyörän siiven geometria ei ole kosmeettinen valinta – se on tekninen päätös, jolla on suoria vaikutuksia suorituskykyyn. Valmistajat, kuten Yuyao Jiale Ventilation Equipment, jotka valmistavat eteenpäin suuntautuvia keskipakopuhaltimia ja juoksupyöriä, joissa on yksivaiheinen AC- ja EC-moottorikäyttörakenne, investoivat voimakkaasti siipien profiilin kehittämiseen juuri siksi, että pienet kulmamuutokset aiheuttavat mitattavissa olevia tehonmuutoksia.
Terän geometria: tekijä, joka erottaa hyvän hienosta
Luo suuria ilmavirtauksia pienemmillä pyörimisnopeuksilla. Ne ovat kompakteja ja tehokkaita LVI-ilmankäsittelykoneissa ja raitisilmajärjestelmissä. Kompromissi on jyrkempi tehokäyrä – ilmavirran vastuksen muutokset voivat aiheuttaa moottorin ylikuormituksen, jos niitä ei soviteta oikein. Jiale Ventilationin etummaiset keskipakopyörät ovat erinomainen esimerkki, joka on suunniteltu keskusilmastointiterminaaleihin, joissa suuri äänenvoimakkuus ja hiljainen toiminta ovat tärkeintä.
Tarjoa korkein aerodynaaminen tehokkuus. Kantosiipialiivit, joissa on teholtaan optimoidut kehähajottimet, voivat parantaa kokonaistehokkuutta staattiseen tehokkuuteen jopa 11 % verrattuna perinteisiin profiileihin. Nämä terät ovat ensisijainen valinta teollisuuden prosessien ilmanvaihtoon, puhdastiloihin ja kaapin jäähdytykseen, joissa pitkien käyttötuntien ansiosta jokainen tehokkuusprosentti on taloudellisesti tärkeä.
Tarjoa kestävin rakenne. Ne käsittelevät pölyä sisältäviä, hankaavia tai kosteita ilmavirtoja, jotka heikentäisivät aerodynaamisesti hienostuneempia profiileja. Sovelluksia ovat puuntyöstöpölynpoisto, viljan käsittely ja kemiallinen höyrynpoisto – kaikkialla, missä ilma ei ole puhdasta.
Edustaa nykyistä suorituskyvyn rajaa. Vapaasti liikkuvat siipipyörät, joissa on 3D taaksepäin kaarevat siivet, saatavana halkaisijaltaan 190–630 mm komposiittimateriaaleista, tarjoavat parhaan yhdistelmän suurta ilmamäärää, korkeaa hyötysuhdetta ja alhaista melua. Ne ovat yhä enemmän vakiona korkealuokkaisissa LVI-laitteissa.
Materiaalin valinta ja sen todelliset seuraukset
Juoksupyörän materiaalivalinta vaikuttaa painoon, tasapainon tarkkuuteen, korroosionkestävyyteen ja käyttöikään samanaikaisesti. Alla olevassa taulukossa on yhteenveto tärkeimmistä vaihtoehdoista ja niiden käytännön kompromisseista:
| Materiaali | Paino | Korroosionkestävyys | Tyypillinen sovellus |
|---|---|---|---|
| Hiiliteräs | Korkea | Keskitaso (vaatii pinnoituksen) | Yleinen teollisuusilmanvaihto, pölynkäsittely |
| Ruostumaton teräs | Korkea | Erinomainen | Kemiallisten savukaasujen poisto, elintarvikejalostus, meri |
| Alumiiniseos | Matala | Hyvä | LVI, kaappijäähdytys, kannettavat puhaltimet |
| Komposiitti (nylon / PP) | Erittäin alhainen | Erinomainen | Syövyttävä kaasupoisto, puhdastilat, laboratoriotuulettimet |
Alumiiniseoksesta valmistetut juoksupyörät ovat yleistyneet EC-keskipakopuhaltimissa, koska ne mahdollistavat tarkan tasapainotuksen lyhyillä aksiaalisilla pituuksilla pitäen samalla pyörivän massan alhaisena. Kevyemmät roottorit vähentävät laakerien kuormitusta, pidentävät käyttöikää ja tekevät nopeuden ohjauksesta jännitteen vaihtelun avulla paljon herkemmin. Kemiallisesti aggressiivisissa ympäristöissä – happamissa höyryissä, emäksissä tai hankaavissa hiukkasissa – duplex ruostumaton teräs tai keraami-/epoksipinnoitetut juoksupyörät ovat tekninen ratkaisu, joka tukee pidempiä huoltovälejä ja jatkuvaa mittavakautta.
Kuinka koko ja nopeus määrittävät suorituskykyrajat
Juoksupyörän halkaisija ja pyörimisnopeus ovat kaksi ensisijaista virityssuorituskykyä. Ilmavirran tilavuus skaalautuu karkeasti kuution halkaisijan kasvaessa, kun taas staattinen paine skaalautuu kärjen nopeuden neliön mukaan. Käytännössä:
- 200 mm eteenpäin kaareva siipipyörä, joka pyörii nopeudella 1 400 rpm, sopii pieniin asuin ilmankäsittelykoneisiin tai puhallinkonveihin.
- 300–500 mm:n juoksupyörät, jotka ovat yleisiä EC-keskipakopuhaltimille, palvelevat kaupallisia LVI-, jäähdytyslaitteita ja kosteudenpoistojärjestelmiä, joissa sekä ilmavirran määrä että staattinen paine ovat suuret.
- Hitsatut keskipakopyörät, joissa on käänteisesti kaarevat siivet 200 mm - 1 200 mm, kattavat kaikki matala- ja keskipaineiset teollisuussovellukset, mukaan lukien puhtaan tai hieman pölyisen ilmankäsittelyn.
- Nopeat puhaltimet, jotka toimivat yli 3 000 rpm, luottavat vahvistusrenkaisiin kansilevyn sisääntulon ympärillä, jotta vältetään keskipakojännityksen aiheuttamat rakenteelliset vauriot – suunnitteluyksityiskohta, joka vaikuttaa suoraan suurimman turvalliseen käyttönopeuteen.
Tasapainotus on erottamaton koosta. Tarkka dynaaminen tasapainotus varmistaa, että napa ja juoksupyörä pyörivät yhtenä integroituna yksikkönä minimaalisella tärinällä. Pelkkä staattinen tasapaino ei riitä juoksupyörille, joiden halkaisija on yli noin 250 mm tai nopeuksilla, jotka ylittävät 2000 rpm. Jäännösepätasapaino synnyttää laakerien kuormia, jotka lyhentävät käyttöikää eksponentiaalisesti – 10 %:n tärinän lisäys voi lyhentää laakerin käyttöikää yli 30 %.
Keskeiset sovellusalat ja mitä kukin vaatii
Eteenpäin suuntautuvat keskipakopyörät AC- tai EC-moottorikäytöllä ovat vakiovalinta. EC-käyttöiset siipipyörät tarjoavat tarkan elektronisen kommutoinnin mekaanisen kommutoinnin sijaan, mikä mahdollistaa muuttuvan nopeuden säädön tehokkuudella, jota ei saavuteta perinteisillä harjatuilla moottoreilla. Nämä järjestelmät palvelevat ilmastointilaitteita, raitisilmankäsittelylaitteita ja kattokasettituulettimia liikerakennuksissa.
Suuri staattinen paine kompakteissa mitoissa on ratkaiseva vaatimus. Moottoroidut siipipyörät, joissa on ulkoroottorimoottorit – joissa roottori ympäröi staattoria – muodostavat erittäin kompaktin yksikön käyttämällä ulkoroottoria suoraan puhaltimen navana. Lämpö poistuu tehokkaasti ilmavirran kautta ja juoksupyörän pinta toimii pyörivänä jäähdytyselementtinä. Tämän arkkitehtuurin vuoksi EC-moottorikäyttöiset siipipyörät hallitsevat kylmälaitteita maailmanlaajuisesti.
Kestävyys vihamielisissä olosuhteissa on etusijalla. Hiiliteräksiset säteittäiset terät käsittelevät hankaavaa pölyä; ruostumattomat tai pinnoitetut juoksupyörät hallitsevat syövyttäviä höyryjä. Laskennallisilla virtaussimulaatioilla valitut taaksepäin kaltevat ja kantolevyprofiilit vähentävät virtauksen erottelua ja turbulenssia ahtaassa kanavassa, mikä parantaa kokonaispaineen muuntamista staattiseksi ja vähentää järjestelmän energian tarvetta.
Matala tärinä ja hiukkasten muodostuminen eivät ole neuvoteltavissa. Kolmiulotteiset profiloidut komposiittisiipipyörät, joissa on korkea rotaatiotasapainoluokka, täyttävät puhdastilojen ilmanvaihdon vaatimukset ilman kontaminaatiota. Ilmanpuhdistuspuhaltimien valmistajat määrittelevät nämä juoksupyörät yhä useammin aerodynaamisen tehokkuuden ja materiaalin puhtauden yhdistelmän vuoksi.
Huolto-, tarkastus- ja vaihto-aika
Puhaltimen juoksupyörät kuluvat roskien törmäyksen, nopean toiminnan ja syklisen rasituksen vuoksi. Strukturoitu tarkastusaikataulu suojaa sekä suorituskykyä että turvallisuutta:
- Tarkasta vähintään 6-12 kuukauden välein. Korkeapölyiset tai kemiallisesti aggressiiviset ympäristöt vaativat neljännesvuosittaiset tarkastukset.
- Silmämääräinen tarkastus kattaa terän pinnan halkeamien, kolhujen, korroosion tai materiaalin kertymisen varalta. Epäsymmetrinen kertyminen aiheuttaa epätasapainoa jopa ilman terävaurioita.
- Tarkista, ettei juoksupyörän koteloon ole kertynyt roskia, ja varmista, että kaikki kiinnitysosat pysyvät kiinni ja kiristetty ohjeiden mukaisesti.
- Mittaa laakeripesän tärinätasot. Jatkuva yli 2 mm/s RMS-nopeuden nousu perusviivasta osoittaa epätasapainon kehittymistä, joka vaatii välitöntä huomiota.
- Varmista aina vaihdon yhteydessä, että vaihtosiipipyörä vastaa alkuperäistä tulokulmaa (yleensä 20–30 astetta) ja ulostulokulmaa (26–38 astetta), jotta järjestelmän ilmavirran suorituskyky säilyy.
Kun hankit vaihtopyöriä, varmista, että staattinen tai dynaaminen tasapainoluokka vastaa alkuperäistä eritelmää. Napareikien kokojen, asetusruuvien sijoittelun, pyörimissuunnan (CW tai CCW) ja akselin liitännän mittojen on oltava täsmälleen samat, jotta vältytään uuden tärinän tai mekaanisten häiriöiden syntymiseltä.
Oikean puhaltimen juoksupyörän määrittäminen järjestelmällesi
Hankintavaiheen erittelyvirheet ovat yleisin ja kallein puhallinjärjestelmän ongelmien lähde. Käsittele nämä parametrit järjestyksessä:
