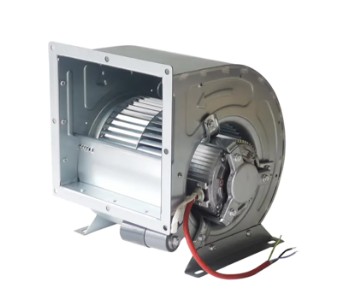

An teollinen AC keskipakotuuletin on vaihtovirralla (AC) toimiva ilmanvaihtolaite. Sen toimintaperiaate hyödyntää juoksupyörän pyörimisen synnyttämää keskipakovoimaa vetämään ilmaa sisään aksiaalisesti, kääntämään sitä 90 astetta ja purkamaan sen säteittäisesti. Aksiaalipuhaltimiin verrattuna keskipakotuulettimet voivat tuottaa korkeampi staattinen paine (yleensä 500–3 000 Pa), joten ne sopivat erityisen hyvin teollisiin skenaarioihin, joissa vaaditaan kanavaresistanssin, suodattimen vastuksen voittamista tai pitkän matkan ilmansyöttöä.
Siipipyörän rakenteen perusteella teolliset AC-keskipakopuhaltimet luokitellaan pääasiassa kolmeen tyyppiin: eteenpäin kaarevat terät , taaksepäin kaartuvat terät , ja radiaaliset terät . Taaksepäin kaarevat tuulettimet tarjoavat korkeimman hyötysuhteen (jopa 85 % tai enemmän) alhaisemmalla melutasolla, mikä tekee niistä ihanteellisia pitkäaikaiseen jatkuvaan käyttöön. Eteenkaartuvat tuulettimet voivat tuottaa korkeamman paineen samalla juoksupyörän halkaisijalla, mutta hieman pienemmällä hyötysuhteella. Säteittäissiipituulettimet käsittelevät erinomaisesti pölyä sisältäviä kaasuja, ja niitä käytetään laajalti materiaalin siirto- ja kattilavedosjärjestelmissä.
Ydinedut teollisiin sovelluksiin
Korkeapaineisen ilman toimituskyky
Teollisissa ilmanvaihtojärjestelmissä sellaiset tekijät kuin kanavan pituus, mutkien määrä ja suodattimen vastus lisäävät merkittävästi järjestelmän vastusta. Tavalliset aksiaalipuhaltimet tarjoavat tyypillisesti staattista painetta alueella 50–200 Pa, mikä ei riitä monimutkaisiin kanavavaatimuksiin. Teolliset AC-keskipakopuhaltimet tarjoavat kuitenkin staattista painetta, joka vaihtelee 500–3 000 Pa , joissakin korkeapainemalleissa jopa yli 5 000 Pa , joka voittaa helposti moniosaiset kanavat, tehokkaat suodattimet ja lämmönvaihtimen vastus varmistaakseen riittävän ilmavirran liittimen päässä.
Vakaa ja luotettava toiminta
Teolliset AC-keskipakopuhaltimet toimivat AC-oikosulkumoottoreilla, eivätkä ne vaadi monimutkaisia elektronisia kommutointipiirejä. Niiden yksinkertainen rakenne johtaa alhaiseen vikaantumisasteeseen. Vakiokäyttöolosuhteissa korkealaatuiset teollisuuskeskipakopuhaltimet voivat saavuttaa a keskimääräinen vikojen välinen aika (MTBF) on yli 30 000 tuntia , joissakin malleissa on täysin kupariset käämit ja kuulalaakerit, jotka kestävät jopa 50 000 tuntia. Tämä korkea luotettavuus on kriittinen keskeisiin sovelluksiin, kuten konesalien jäähdytykseen ja kemiantehtaiden ilmanvaihtoon.
Laaja teho- ja tekninen kattavuus
Teolliset AC-keskipakopuhaltimet kattavat erittäin laajan tehoalueen, alkaen 50 W pienlaitteiden tuulettimet to suuret teollisuuden ilmanvaihtokoneet yli 55 kW . Ilmavirran peittoalue ulottuu 100 m³/h - yli 100 000 m³/h, siipipyörän halkaisijat vaihtelevat 100 mm:stä 2 000 mm:iin, ja se pystyy täyttämään lähes kaikki teollisuuden tarpeet tarkkuuselektroniikkalaitteiden jäähdytyksestä laajamittaiseen tehtaan ilmanvaihtoon.
Valintakriteerit ja parhaat käytännöt
Avainvalintaparametrit
Kun valitset teollisen AC-keskipakotuulettimen, seuraavat perusparametrit on otettava kattavasti huomioon:
- Ilmavirta (Q) : Yksikkö m³/h tai m³/s, laskettuna tuuletustilan tilavuuden ja ilmanvaihtonopeuden perusteella
- Kokonaispaine tai staattinen paine (P) : Yksikkö Pa, joka vaatii kanavavastuksen, suodattimen resistanssin ja ulostulon dynaamisen painehäviön laskemisen
- Teho (N) : Yksikkö kW, arvioitu kaavalla N = (Q × P) / (3600 × η × 1000), jossa η on puhaltimen hyötysuhde
- Pyörimisnopeus (n) : Yksikön kierrosluku, tyypillisesti 1 450 rpm (4-napainen moottori) tai 2 900 rpm (2-napainen moottori)
- Melutaso : Yksikkö dB(A), taaksepäin kaarevat tuulettimet ovat tyypillisesti 3–8 dB(A) hiljaisempia kuin eteenpäinkaartuvat tuulettimet
- Suojausluokitus (IP) : IP54 tai korkeampi suositeltava kosteaan tai pölyiseen ympäristöön
Sovellusskenaariot ja valintaviitteet
| Sovellusskenaario | Suositeltu ilmavirtausalue | Suositeltu staattinen painealue | Suositeltu tehoalue | Terätyyppisuositus |
|---|---|---|---|---|
| Palvelinkeskuksen jäähdytys | 2 000–8 000 m³/h | 800–1 500 Pa | 0,75-3 kW | Taaksepäin kaareva |
| Teollisuuden kattilan veto-/tuloilma | 5 000–50 000 m³/h | 1 500–4 000 Pa | 5,5-37 kW | Taaksepäin kaareva / Radial |
| Puhdastilojen LVI-järjestelmät | 1 000–15 000 m³/h | 1 200–2 500 Pa | 1,5-11 kW | Taaksepäin kaareva |
| Spray Booth pakokaasu | 3 000–20 000 m³/h | 600–1 200 Pa | 1,1-7,5 kW | Eteenpäin kaareva |
| Materiaalin kuljetus (jauhe/rakeet) | 2 000–15 000 m³/h | 2 000–5 000 Pa | 3-22 kW | Säteittäinen |
| Sähkökaappi / laitteiden jäähdytys | 100-800 m³/h | 100–400 Pa | 0,05–0,37 kW | Eteenpäin kaareva / Backward-curved |
Asennus- ja käyttöohjeet
Teollisuuden AC-keskipakopuhaltimien tehokkaan ja vakaan toiminnan varmistamiseksi on otettava huomioon seuraavat seikat asennuksen ja säännöllisen huollon aikana:
- Perustuksen tärinäneristys : Puhaltimet, joiden teho on yli 3 kW, tulee varustaa tärinänvaimentimilla tai -tyynyillä, jotka vähentävät tärinän siirtymistä yli 80 %, jotta vältetään häiriöt rakennusrakenteiden ja viereisten tarkkuuslaitteiden kanssa.
- Sisääntulon suojaus : Asenna suojaverkko ilmanottoaukkoon, jonka silmäkoko on enintään 20 mm, jotta estetään vieraiden esineiden nieleminen ja juoksupyörän vaurioituminen; lisää ensisijainen tehokkuussuodatin pölyisissä ympäristöissä
- Joustava yhteys : Käytä kankaasta tai silikonista joustavia liitoksia (pituus 150–300 mm) tuulettimen tulo-/poistoaukon ja kanavan välillä välttääksesi kanavan jännityksen siirtymisen suoraan tuuletinkoteloon
- Määräaikaishuolto : Tarkista laakerin lämpötila ja voitelun kunto joka kerta 2000 käyttötuntia ; vaihda rasva joka kerta 8000 käyttötuntia ; puhdas pölyn kerääntyminen siipipyörään vuosittain – yli 1 mm:n paksuinen pölykertymä voi vähentää tehokkuutta 5–10 %
- Moottorin suojaus : Moottorit, joiden teho on yli 2,2 kW, tulee varustaa termisellä ylikuormitusreleellä tai moottorinsuojalla, jotta estetään lukitun roottorin tai vaihehäviötoiminnan aiheuttama palaminen
Suoritukseen ja elinikään vaikuttavat kriittiset tekijät
Käyttöympäristön ehdot
Jokaista 10 °C:n ympäristön lämpötilan nousua kohden moottorikäämityksen eristyksen vanhenemisnopeus noin kaksinkertaistuu. Kun ympäristön lämpötila ylittää 40 °C , moottorin nimellistehoa on vähennettävä: 95 % 45°C:ssa, 90 % 50°C:ssa ja 85 % 55°C:ssa. Ympäristöissä, joissa on korkea kosteus (suhteellinen kosteus > 85 %), tulee valita täysin suljetut moottorit, joissa on kondensaation estolämmittimet, jotta estetään eristyksen heikkeneminen kosteuden imeytymisestä sammutuksen aikana.
Ympäristöissä, joissa on syövyttäviä kaasuja (kuten kemianpajat tai galvanointilaitokset), puhaltimen siipipyörät ja kotelot on valmistettava 304 tai 316 ruostumatonta terästä tai käsitelty epoksihartsikorroosionestopinnoitteella. Tavallisten galvanoitujen teräslevyjen käyttöikä happamissa ympäristöissä voi lyhentyä 30–50 prosenttiin normaaleista käyttöolosuhteista.
Järjestelmän sovitus ja toimintapisteiden optimointi
Puhaltimen todellinen toimintateho riippuu siitä, kuinka hyvin työpiste vastaa suorituskykykäyrää. Kun järjestelmän vastus on suunniteltu liian suuriksi, todellinen toimintapiste siirtyy kohti suuremman virtauksen ja alhaisemman paineen alueita, mikä heikentää tehokkuutta ja lisää melua. Säätämällä puhaltimen nopeutta (säädettävä taajuus) tai tuloaukon ohjaussiipien kulmia voidaan toimintapiste palauttaa korkean hyötysuhteen alueelle. Säädettävän taajuuden nopeudensäädöllä puhaltimet voivat ylläpitää tehokkuutta yli 80 % 70–100 % nimellisilmavirrasta , merkittävillä energiansäästöillä – kun ilmavirtaus putoaa 80 prosenttiin, akselin teho putoaa 51,2 prosenttiin nimellistehosta (laskettu affiniteettilakien mukaan), jolloin saavutetaan 30–40 % sähkönsäästö verrattuna kuristusohjaukseen.
Juoksupyörän tasapainon ja tärinän hallinta
Juoksupyörän epätasapaino on tärkein syy keskipakopuhaltimien liialliseen tärinään. ISO 1940 -standardien mukaan teollisuuspuhaltimien juoksupyörien tulisi saavuttaa tasearvosana G6.3 tai G2.5 . Jos juoksupyörän halkaisija on yli 400 mm, kentän dynaaminen tasapainotus on erityisen tärkeää – jokainen 10 g·mm/kg jäännösepätasapainon lisäys voi lyhentää laakerin käyttöikää noin 15–20 %. Normaalin käytön aikana tuulettimen laakeripesän tehollista värähtelynopeutta tulee ohjata alla 4,5 mm/s ("hyvä" arvosana ISO 10816 -standardien mukaan); välitön sammutus tarkastusta varten vaaditaan, jos se ylittää 7,1 mm/s.
Energiatehokkuuden parantamisstrategiat
Taajuusmuuttujan toteutus
Järjestelmissä, joissa ilmavirran vaatimukset vaihtelevat (kuten VAV-ilmastointijärjestelmät tai prosessipoistojärjestelmät), teollisuuden AC-keskipakopuhaltimien varustaminen taajuusmuuttajakäytöillä (VFD) on tehokkain energiansäästötoimenpide. Ottamalla a 15 kW puhallin toimii 6000 tuntia vuodessa esimerkkinä: jos todellinen keskimääräinen käyttökuorma on 70 % nimelliskuormituksesta, vuotuinen virrankulutus VFD-nopeudensäädöllä on noin 63 000 kWh , verrattuna 90 000 kWh kiinteätaajuisella toiminnalla ja pellin säädöllä, säästäen 27 000 kWh vuosittain noin 30 %:n energiansäästöllä. Investoinnin takaisinmaksuaika on tyypillisesti 1,5-2,5 vuotta.
Tehokas moottorin päivitys
Vanhojen IE1- tai IE2-tehokkuusmoottoreiden päivittäminen IE3 (Premium Efficiency) tai IE4 (Super Premium Efficiency) moottorit voivat vähentää energiankulutusta entisestään. Esimerkkinä 11 kW, 4-napainen moottori: IE2-hyötysuhde on noin 91 %, IE3 noin 93 % ja IE4 noin 94 %. Päivittäminen IE2:sta IE3:een säästää noin 1320 kWh vuosittain 6 000 käyttötunnilla; päivittäminen IE3:sta IE4:ään säästää ylimääräistä 660 kWh . Vaikka tehokkaat moottorit lisäävät hankintakustannuksia 15–30 %, kokonaiselinkaarikustannukset pienenevät merkittävästi.
Järjestelmän vastuksen optimointi
Jokaista 100 Pa:n lisäystä kanavajärjestelmän resistanssissa tuuletinakselin teho kasvaa noin 5–8 %. Seuraavat toimenpiteet voivat vähentää tehokkaasti järjestelmän vastusta:
- Minimoi tarpeettomat mutkat ja supistimet; jokainen 90° mutka lisää noin 50–150 Pa vastustuskyvystä
- Valitse matalaresistanssiset suodattimet ja vaihda tukkeutunut suodatinmateriaali säännöllisesti; tukkeutunut suodatinvastus voi nousta alusta alkaen 100–200 Pa to 500–800 Pa
- Suunnittele kanavien poikkileikkaukset oikein säätelemällä ilman nopeutta 8-12 m/s alue; liian suuri ilmannopeus lisää merkittävästi dynaamista painehäviötä
- Puhdista kanavan pöly säännöllisesti; jokaista 1 mm:n pölyn kertymistä kohti kanavan vastus kasvaa noin 3–5 %
Tulevaisuuden kehitystrendit
Teollisuus 4.0:n ja älykkään valmistuksen edistymisen myötä teollinen AC keskipakotuuletins kehittyvät kohti älykkyyttä, korkeaa tehokkuutta ja modulaarisuutta. Älykkäät tuulettimet integroitu IoT-anturit voi tarkkailla tärinää, lämpötilaa, virtaa ja muita parametreja reaaliajassa käyttämällä reunalaskentaa laakerin käyttöiän ja juoksupyörän kulumisolosuhteiden ennustamiseen. Tämä mahdollistaa siirtymisen "aikataulunmukaisesta huollosta" "ennustavaan huoltoon", jonka odotetaan vähentävän suunnittelemattomia seisokkeja 40–60 % .
Mitä tulee energiatehokkuuteen, uuden sukupolven teollisuuden keskipakotuulettimet käyttöön kestomagneettiavusteiset synkroniset reluktanssimoottorit (PMaSynRM) voi saavuttaa IE5-luokan tehokkuuden ja parantaa 3–5 % perinteisiä induktiomoottoreita. Samaan aikaan biomimeettiset siipipyörät ja kierteet, jotka on optimoitu CFD-suunnittelun (computational fluid dynamics) avulla, voivat lisätä ilmavirtausta 8–12 % lisäämättä energiankulutusta ja samalla vähentää melua 3–5 dB(A) .
Modulaarinen rakenne tekee tuulettimen asennuksesta, huollosta ja päivityksestä helpompaa. Standardoidut moottorimoduulit, juoksupyörämoduulit ja ohjainmoduulit voidaan yhdistää nopeasti, mikä vähentää juoksupyörän tai moottorin vaihtoaikaa paikan päällä perinteiseen verrattuna 4-6 tuntia alle 1 tuntiin , minimoi merkittävästi ylläpidon vaikutusta tuotantoon.
